Le groupe de filtration d'une piscine est toujours constitué d'une pompe et d'un filtre.
Pour fonctionner la pompe à besoin d'être alimentée en électricité, ceci ne s'improvise pas et ne peux pas être fait sur une simple prise de courant.
C'est pourquoi la mise en place d'un coffret électrique piscine est impératif pour protéger et faire fonctionner tous les appareils électriques dédiés à votre piscine.
Le raccordement des différents équipements électriques doit être rigoureusement fait et réfléchi.
Nous allons voir ici ce qui doit être impérativement fait et ce qui peut être fait.
Comment brancher un coffret électrique de piscine pour sécuriser les personnes et le matériel
Avant toute chose il est important de rappeler que les raccordements électriques font l'objet d'une règlementation normalisée NF C 15-100.
Il est impératif de la respecter car il peut y avoir danger de mort et engager votre responsabilité en cas d'accident.
C'est pourquoi il est souhaitable de faire appel à un électricien car il sait comment brancher un coffret électrique de piscine.
Les fonctions minimales d'un coffret sont d'assurer la gestion et la protection de la pompe de filtration, pour ce faire il est équipé d'une horloge et d'un disjoncteur (électrique ou électronique) permettant de protéger la pompe et de programmer son fonctionnement.
Branchements du coffret
Concernant le matériel électrique en contact avec de l'eau il faut impérativement une protection avec un interrupteur différentiel 30mA, ce qui est le cas pour tout l'équipement électrique des piscines.
C'est pourquoi l'alimentation électrique du coffret doit être protégée avec ce type d'interrupteur différentiel.
L'alimentation peut être monophasée ou triphasée en fonction de votre installation domestique et du matériel électrique à installer.
la section de câble depuis votre tableau électrique principal jusqu'au coffret doit correspondre à la norme en vigueur.
Cette section dépend de la puissance des équipements à alimenter en fonction de la distance tableau principal/coffret piscine.
Il peut être judicieux de surdimensionner cette section de câble car selon l'évolution de vos besoins en équipement piscine vous pourrez être amené à vous équiper avec d'autres appareillages électriques.
De plus, si votre local technique est inclus dans un pool house, il faut additionner la puissance de tout le matériel électrique (piscine + équipement pool house) pour connaitre la section du câble qui alimentera l'ensemble.
Ceci vous évitera d'avoir à refaire des tranchées pour passer de nouveaux câbles en cas de besoin...
Branchements des appareils électriques à l'intérieur du coffret
Comme vu précédemment le coffret doit permettre à minima de faire fonctionner et de protéger la pompe de filtration.
Pour savoir comment brancher un coffret électrique piscine avec la pompe de filtration, il faut vous référer au manuel fourni pour éviter tout problème.
Généralement, la pompe se raccorde à un contacteur de puissance (mono ou tri), lui-même protégé par un disjoncteur magnétothermique (qui évite une surchauffe fatale à la pompe en cas de problème).
Une horloge permet de programmer les cycles de filtration quotidiens.
Un interrupteur à 3 positions (arrêt, marche forcée, marche programmée) permet de choisir le mode de fonctionnement que vous désirez.
De nombreuses piscines sont équipées de projecteur(s) qui fonctionnent en basse tension (12V), dans ce cas le coffret est équipé d'un transformateur 220V/12V dont la puissance dépend du nombre de projecteurs à faire fonctionner.
L'éclairage s'actionne par un interrupteur marche/arrêt.

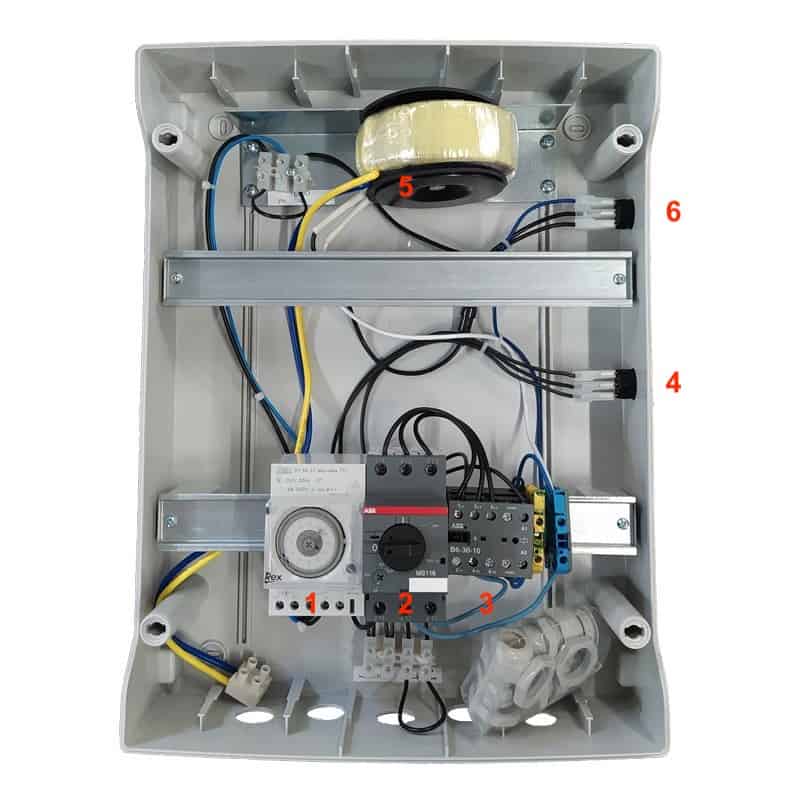

1 - Horloge (mécanique) de programmation
2 - Disjoncteur magnéto-thermique
3 - Contacteur de puissance
4 - Interrupteur (arrêt/marche forcée/programmation) de la pompe
5 - Transformateur pour projecteur
6 - Interrupteur (arrêt/marche) de l'éclairage
Il est également nécessaire de savoir comment brancher un coffret électrique de piscine à des équipements asservis car certains matériels ne peuvent fonctionner que si et seulement si la pompe de filtration est en fonctionnement (électrolyse au sel, pompe à chaleur...).
Pour ce faire une connexion spécifique doit être prévue qui n'autorise l'alimentation électrique de ces matériels que lorsque la pompe de filtration est en marche.
La domotique commence à se développer dans l'univers de la piscine, c'est alors le coffret qui est équipé de modules de communication vous permettant de contrôler et de faire fonctionner votre groupe de filtration et ses éventuels accessoires à distance.
Néanmoins les règles de base des raccordements électriques sont toujours à respecter selon la norme pour alimenter le coffret et alimenter tous les appareils en liaison avec le groupe de filtration.
Dans tous les cas de figure, il est important de vérifier avec votre vendeur la compatibilité du coffret que vous souhaitez en fonction de votre équipement sans quoi vous risquez de graves dysfonctionnements.
Le plus prudent étant de faire vérifier l'ensemble de votre installation par un électricien avant mise en fonction.
