Volets piscine

Composition d'un volet de piscine

Un volet électrique de piscine est principalement composé d'un tablier flottant et d'un axe d'enroulement motorisé.
Dans la version hors-sol, l'axe est supporté par des pieds fixes ou mobiles.
Dans La version immergée, l'axe est supporté par des flasques ou des paliers scellés.
En fonction des différentes options d'installations, les versions immergées peuvent être équipées de caillebotis, de poutrelle, de cloison de séparation...
Pour être conforme à la norme NF P 90-308 la couverture automatique doit être équipée de dispositifs anti-noyade normalisés.

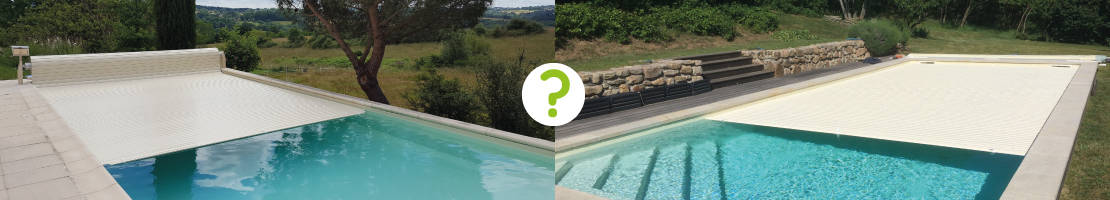

Volet hors-sol avec lames en polycarbonate

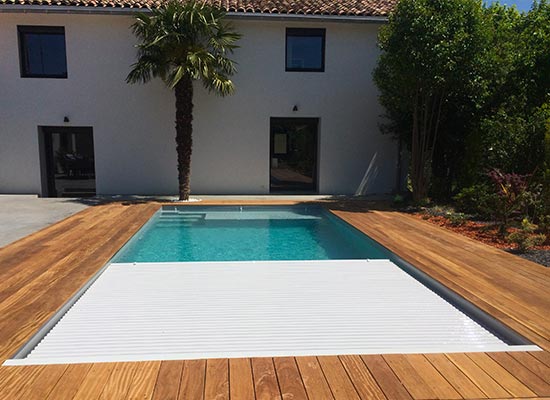

Volet immergé avec lames en PVC

Le tablier flottant

Le tablier flottant, pièce maîtresse du rideau de piscine, est composé de lames creuses alvéolées en PVC ou polycarbonate.
Ces lames sont bouchonnées à leurs extrémités afin de les rendre étanches pour leur conférer une très grande flottabilité.
La largeur d'une lame varie entre 5cm à 8cm selon les fabricants, l'épaisseur peut aller de 1cm à 2cm, la longueur correspond à la largeur de votre piscine.
Les lames sont reliées entre elles par une articulation spécifique permettant l'enroulement autour de l'axe et verrouillant les lames les unes aux autres en cas de chute.

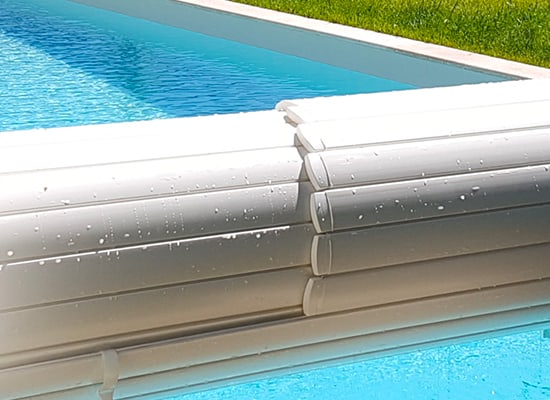

Lames de volet piscine en PVC blanc enroulé sur axe aluminium

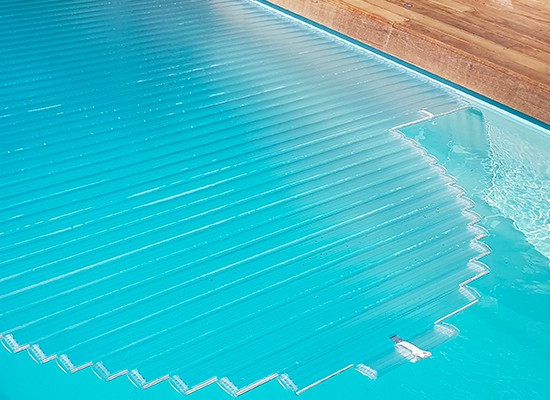

Lames de volet piscine en polycarbonate transparent.

L'axe d'enroulement du volet

L'axe d'enroulement est généralement constitué d'un tube en aluminium (plus rarement en matériaux composites).
A ses extrémités les arbres paliers permettent le support de l'axe.

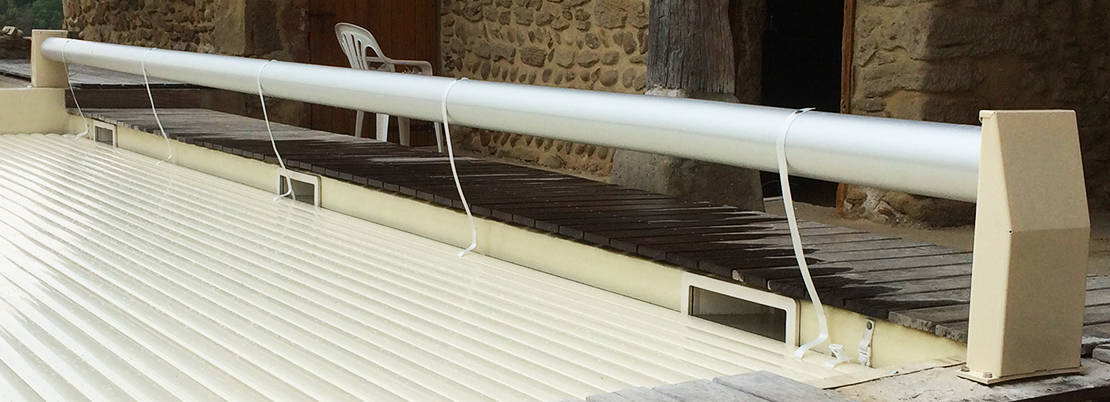

Axe d'enroulement en aluminium pour volet électrique de piscine

Volets piscine hors-sol

Sur les modèles hors sol, le moteur d'enroulement/déroulement est logé à l'intérieur de l'axe, les paliers de supports de l'axe sont fixés sur les pieds du volet.
Les pieds en aluminium peuvent être fixes ou mobiles en fonction de la forme de la piscine.
Certains modèles hors sol peuvent être équipés d'un coffre appelé banc permettant de cacher l'axe et le tablier (quand le volet est ouvert), ce banc est constitué d'une structure métallique habillée de lames de bois, bois composite, lames PVC...
Le diamètre et l'épaisseur de l'axe sont conditionnés par la largeur de la piscine.

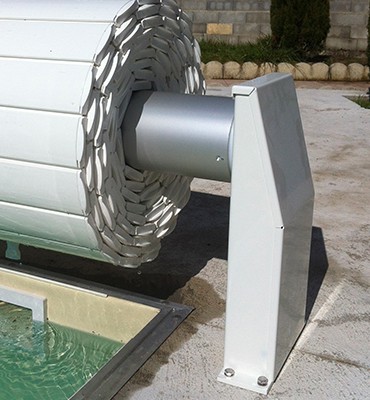

Volet hors-sol sur pied fixes

Volet hors-sol sur axe mobile

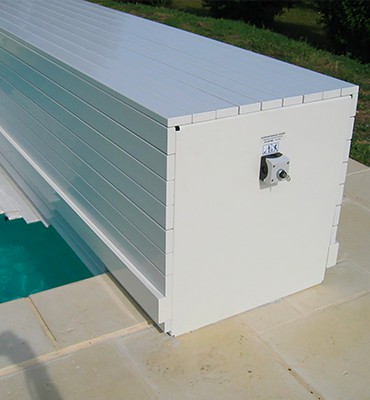

Volet hors-sol avec coffre.

Volets piscine immergés

- Les volets de piscine en version immergée existent en deux catégories de produit, caillebotis hors d'eau et caillebotis immergé.
Les volets immergés sont positionnés à l'intérieur de la piscine en bout dans un espace cloisonné, des caillebotis sont utilisés pour recouvrir cet espace.
Les caillebotis hors d'eau surplombent l'axe et le volet (quand celui-ci est ouvert), permettant de circuler, de plonger dans la piscine.
Ils reposent sur une poutrelle en aluminium ou en matériaux composites.
Les caillebotis sont constitués de modules amovibles permettant l'accès au volet en cas de besoin, ils peuvent être en bois, bois composite, aluminium, carrelage, matériaux composites...
Les caillebotis immergés permettent de former une plage/banquette immergée, ils peuvent être en bois, inox, carrelage...
Ils reposent également sur une poutrelle.

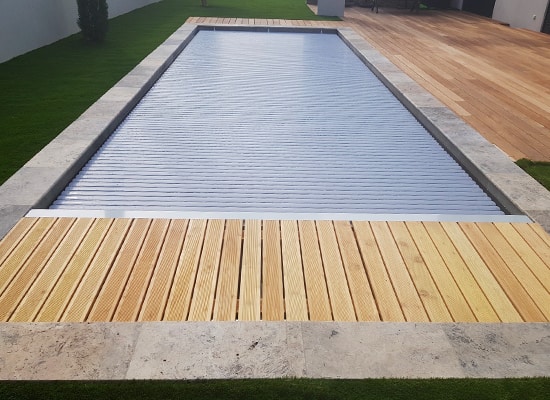

Volet immergé avec caillebotis hors d'eau

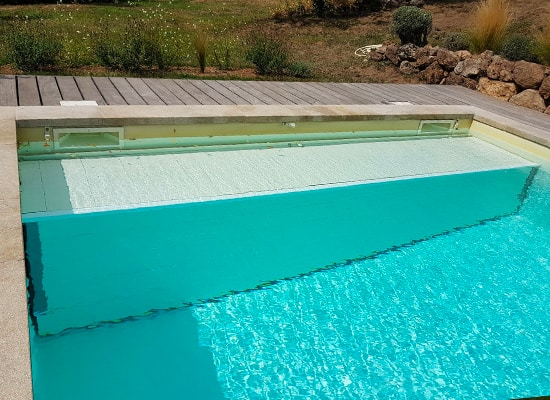

Volet immergé avec caillebotis immergé

Sur les modèles immergés, le moteur peut être à l'intérieur de l'axe ou à l'extérieur de la piscine dans un "coffre sec" ou juste au-dessus du niveau d'eau avec l'appellation moteur "fil d'eau".
Les paliers de support sont déjà fixés sur les versions avec flasques et sont à sceller sur la structure du bassin pour les autres versions.
Le diamètre et l'épaisseur de l'axe sont conditionnés par la largeur de votre piscine.

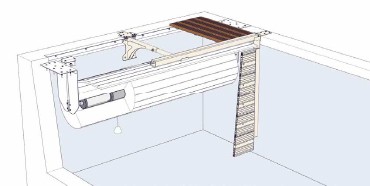

Volet immergé moteur dans l'axe

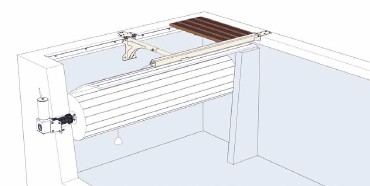

Volet immergé moteur coffre à sec

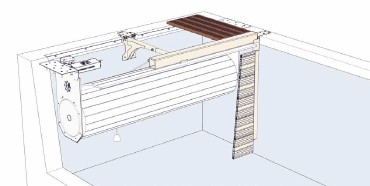

Volet immergé moteur fil d'eau

Pour respecter les normes de sécurité, les volets immergés doivent être séparés du bassin principal par une cloison.
Cette cloison peut être bâtie en "dur" en maçonnerie ou bien être préfabriquée amovible dans ce cas elle est constituée de lames en PVC et de glissières pour les fixer.
- Les dispositifs anti-noyade doivent verrouiller le tablier du volet lorsqu'il est fermé.
Ces dispositifs sont constitués de boucles de sécurité ou de loquets qu'un jeune enfant ne peut pas manipuler.
- La motorisation d'un volet se fait en basse tension (12v ou 24v), cette alimentation électrique peut se faire via un coffret dédié à installer dans le local technique, ou par un capteur solaire alimentant une batterie, ou par une simple batterie à recharger de temps en temps.
Le moteur peut être équipé de "fins de courses", dans ce cas il s'arrête automatiquement quand le volet est complètement ouvert ou fermé.
Pour les versions sans fins de courses, l'utilisateur doit arrêter lui-même manuellement (via le contacteur) le fonctionnement du moteur.
- Pour l'ouverture/fermeture du volet électrique piscine, un contacteur à clef est positionné sur un des pieds des modèles hors sol.
Pour les versions immergées, un boîtier avec le contacteur à clef doit être positionné à proximité visible du volet.
Certains volets de piscine peuvent être également manipulés avec une télécommande ou un Smartphone.

Comment fonctionne un volet électrique de piscine ?

Le fonctionnement d'un volet électrique pour piscine est très simple :
Pour l'ouverture il faut commencer par déverrouiller tous les dispositifs de sécurité du tablier.
Pour les modèles avec une motorisation "fins de course" une simple impulsion sur le contacteur à clé suffit pour déclencher l'ouverture complète du volet.
Pour les modèles sans fins de course il faut maintenir la clef en position "ouverture" jusqu'à l'ouverture complète du volet.
Attention, pour les rares modèles manuels, il faudra actionner manuellement la manivelle.

Pour la fermeture il faut reprendre les étapes ci-dessus dans l'ordre inverse, seule différence pour les modèles avec fins de courses, il faudra maintenir la clef en position "fermeture" jusqu'à la fermeture complète du volet, le moteur s'arrêtera automatiquement même si vous maintenez la clef dans cette position.
Pour le fonctionnement des volets de type hors sol avec pieds mobiles, avant ouverture ou fermeture, il faudra déplacer les pieds du volet sur la zone de la piscine qui permet le bon enroulement / déroulement du tablier sur l'axe.
Pour les modèles sur batteries, il faudra procéder à la recharge des batteries (environ toutes les 20 ouvertures / fermetures).
Les modèles solaires peuvent également être rechargés en cas de nécessité.

Comment choisir son volet piscine ?

Avant de choisir le modèle de volet de piscine le plus adapté, il faut vérifier que la forme de la piscine permette sa mise en place.
Le principe du volet consiste à enrouler et dérouler sur un axe, un tablier flottant à la surface de l'eau.
Attention, certaines piscines avec débordement peuvent ne pas être compatibles avec la mise en place d'un volet, nous sommes à votre disposition pour vérifier votre compatibilité.
La forme de la piscine doit permettre le déploiement du tablier.

Les formes compatibles avec un volet hors-sol fixe ou un volet immergé :

Piscine rectangulaire.

Piscine avec 1 côté en forme de demi-lune.

Piscine en forme de trapèze.

Piscine rectangulaire avec pans coupés.

Piscine rectangulaire avec escalier centré sur la largeur.

Piscine rectangulaire avec escalier excentré sur la droite.

Piscine rectangulaire avec escalier excentré sur la gauche.

Piscine rectangulaire avec escalier excentré sur longueur gauche.

Piscine rectangulaire avec escalier excentré sur longueur droite.

Piscine rectangulaire avec escalier roman centré sur la largeur.

Piscine rectangulaire avec escalier roman excentré sur la droite.

Piscine rectangulaire avec escalier roman excentré sur la gauche.

Les formes uniquement compatibles avec un volet hors sol pieds mobiles :

Piscine forme ovale.

Piscine forme ovoïde.

Piscine oblongue.

Piscine escalier roman excentré sur la largeur du bassin.

Quel volet choisir pour une piscine ?

Si la forme de votre piscine est compatible avec la mise en place d'un volet, vous pouvez choisir un modèle hors sol ou immergé.
Attention les formes qui ne sont compatibles qu'avec un modèle hors sol sur pieds mobiles ne permettent pas la mise en place d'un modèle immergé.

Que choisir entre un modèle hors-sol et un modèle immergé ?

Les critères pour bien choisir son volet électrique de piscine de type hors-sol :

Installation rapide et facile consistant à fixer les pieds en bout de piscine et éventuellement sur les margelles s'il n'y a pas de plage périphérique.
Le positionnement des pieds doit être fait de préférence du côté des skimmers afin d'aspirer le plus rapidement possible les feuilles et débris qui se déposent à la surface du volet.

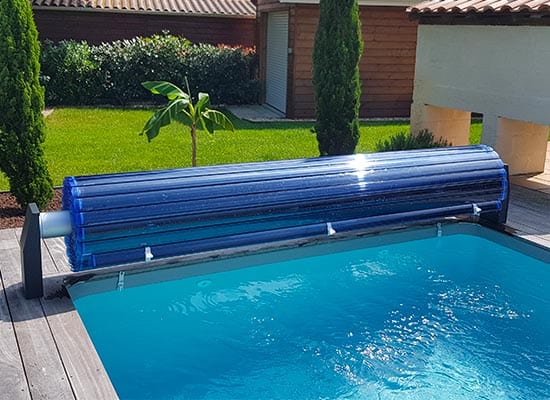

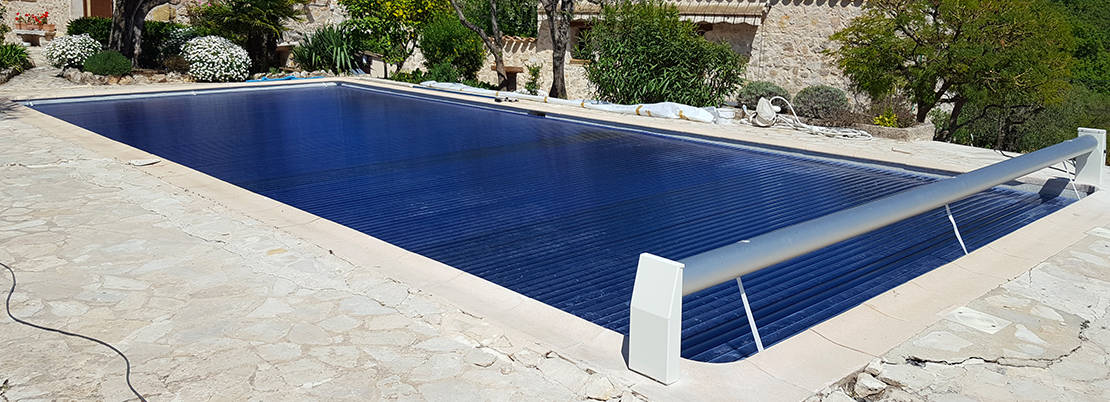

Volet automatique hors-sol pour piscine avec lames polycarbonate

L'alimentation du volet électrique de piscine peut se faire depuis le local technique, à défaut sur batteries ou capteurs solaires.
Pieds mobiles pour certaines formes de piscine ou pour libérer de l'espace autour du bassin.
Possibilité d'habiller l'axe avec un banc.
Modèle le plus économique à l'achat.
Esthétiquement, l'axe du volet est visible (avec ou sans banc) et sur les modèles fixes il encombre le bout de la piscine.

Les critères pour bien choisir son rideau de piscine de type immergé :

D'un point de vue esthétique le volet n'est pas visible, l'espace autour de la piscine est totalement dégagé.
L'axe avec le volet enroulé occupent de l'espace dans la piscine (en moyenne 80 cm), réduisant ainsi la surface utilisable du bassin ceci est à prendre en considération pour une mise en place sur une piscine existante ou pour une construction neuve.
La mise en place de l'axe peut se faire facilement avec des flasques qui intègrent les paliers de fixation, elles peuvent se fixer à l'arase du bassin ou sur les parois (installation difficile si liner ou PVC armé).

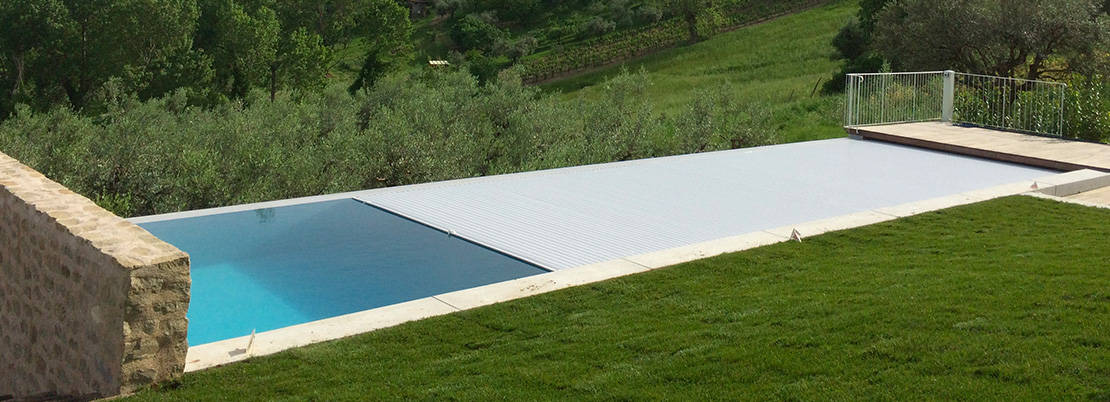

Volet électrique de piscine immergé avec lames grises en pvc

L'installation demandera plus de rigueur pour les versions avec paliers à sceller ou les modèles avec motorisation dans un coffre sec.
En respect des normes NF P 90-308, les modèles immergés (caillebotis hors d'eau et immergés) doivent disposer d'une cloison de séparation entre l'axe du volet et le bassin.
Cette cloison peut être bâtie en maçonnerie, dans ce cas il est souhaitable de pouvoir y faire circuler l'eau à minima avec une bonde de fond, l'ajout d'un refoulement dédié est fortement recommandé.
La cloison peut être préfabriquée et amovible permettant un nettoyage optimum, ce système est idéal pour les piscines déjà construites mais également pour les nouvelles constructions.
L'alimentation du moteur se fait grâce à un coffret électrique dédié ; il faut prévoir le passage du câble électrique du coffret jusqu'au moteur du volet.
Il faut également mettre en place le contacteur à clef, sa position doit se faire sur un support qui permet de voir le bassin lors des opérations d'ouvertures / fermetures.
Certaines versions de volets électriques disposent d'une télécommande ou d'une application sur smartphone pour l'ouverture / fermeture.
Le tablier est la partie la plus visible du volet, il répond aux normes de sécurité mais il peut avoir en plus des capacités de chauffage et différentes finitions en fonction de vos critères esthétiques.
Les qualités isolantes du volet sont particulièrement indiquées si vous chauffez votre piscine.
Les lames du tablier peuvent être en PVC opaque de différentes couleurs, elles permettent de conserver la température de l'eau, elles limitent la photosynthèse (responsable de l'apparition des algues) et elles résistent aussi aux rayons UV.
Il existe aussi des lames en Polycarbonate Solaire qui permettent de chauffer l'eau, attention certaines versions translucides ne limitent pas la photosynthèse.
Pour les bassins de forme rectangulaire, la forme du tablier est rectangulaire avec la finition des lames par bouchonnage.
Pour les formes avec des arrondis, la finition du tablier peut se faire en équerre ou en forme avec un bouchonnage approprié.
Le tablier est livré par paquets de lames pré-assemblées ; l'assemblage complet du volet de piscine se fait par "encliquetage" de ces différents paquets.
En cas de remplacement de lames défectueuses, leur démontage se fait par opération inverse de "décliquetage".
Il faut respecter la norme électrique C 15-100 (spécifiquement dans sa partie traitant des appareils électroniques au contact de l'eau) pour l'alimentation du coffret dédié au volet.
Idéalement il faudra l'installer dans le local technique de la piscine.
Si votre piscine est équipée d'une électrolyse au sel, il faut choisir un modèle de volet avec un coffret possédant un contacteur permettant de réduire la production de chlore quand le volet est fermé.
Quel que soit le traitement de l'eau, il est fortement recommandé de faire une mise à la terre de l'eau de la piscine pour éviter la dégradation des parties immergées du volet.
Cette mise à la terre doit impérativement être indépendante de celle de votre installation électrique domestique.
Pour permettre le bon fonctionnement du volet, nous vous conseillons également la mise en place d'un régulateur automatique de niveau d'eau et d'un trop plein.

Comment nettoyer un volet de piscine ?

Exposé aux intempéries et aux pollutions extérieures le volet piscine se salit petit à petit.
L'entretien du tablier est simple car il consiste à un nettoyage avec un nettoyeur haute pression, il existe des produits spécifiquement formulés pour les nettoyer si nécessaire.
Pour les modèles immergés, un nettoyage de la fosse du volet doit être fait régulièrement.
Les volets pour bassin intérieur ou sous abri de piscine demandent moins d'entretien.
