Échangeur de chaleur piscine Zodiac Heat Line Plus

Vous devez être connecté à votre compte client

Zodiac

Référence : PI-02743

699,00 € Prix : 699 .00 € TTC

Disponible

Pour piscines jusqu'à 200m3 maximum (selon modèle)
3 puissances de chauffage disponibles, 20kW, 40kW et 70kW
Corps en Noryl/Polyamide injecté
Tubes en TITANE
Circulateur basse consommation classe A (1)
Clapet anti retour
Interface réversible (pour une entrée d'eau de piscine par la droite ou par la gauche)
Contrôleur de débit (2)
Coffret électrique précâblé avec prise de courant 230 V (2)
Régulation digitale (2)
(1) Sur les modèles «Plus» avec circulateur
(2) Sur les modèles «Plus» avec et sans circulateur

Fabriqué en France

Facilités de paiement

Garantie 2 ans

Aucun avis pour le moment.

DESCRIPTION

Profitez d’une eau à température idéale toute l’année
L’échangeur de chaleur Zodiac Heat Line est l’équipement indispensable pour chauffer votre piscine rapidement, efficacement et de manière durable.
Conçu pour s’adapter à tous les types de systèmes de chauffages domestiques produisant de l'eau chaude, que vous utilisiez une chaudière, une pompe à chaleur, un système solaire thermique ou une installation géothermique.
Il offre une solution fiable pour maintenir votre bassin à la température idéale, même en début ou en fin de saison.

Comment fonctionne l’échangeur de chaleur Zodiac Heat Line Plus ?

L’échangeur Zodiac Heat Line permet de chauffer l’eau de votre piscine en exploitant l’énergie de votre système de chauffage domestique.
Il fonctionne selon un principe simple en transférant la chaleur de votre chauffage domestique (appelé circuit primaire) vers l’eau de la piscine (appelé circuit secondaire) à travers un faisceau de tubes en titane situé au centre de l'appareil.
Ce système permet une diffusion rapide et homogène de la chaleur, pour un confort optimal, surtout si vous disposez déjà d’un système de chauffage performant à la maison.

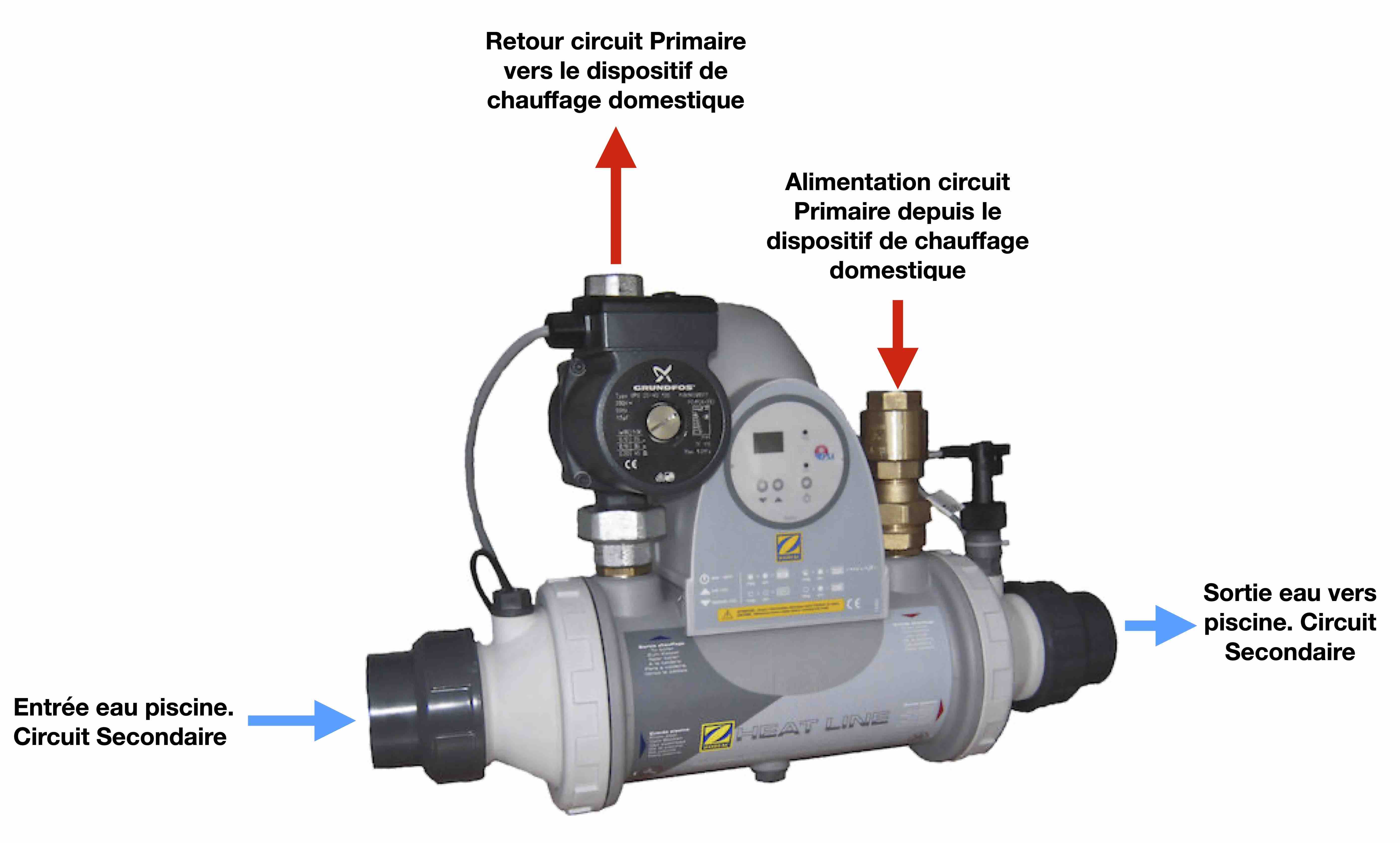

Fonctionnement échangeur de chaleur piscine Zodiac Heat Line Plus
Principe de fonctionnement de l'échangeur Zodiac Heat Line Plus

Son corps en polyamide renforcé assure une grande résistance, tandis que le faisceau en titane garantit une compatibilité totale avec les traitements chimiques, y compris le sel.
Il s’installe directement en local technique et s’intègre aussi bien à une construction neuve qu’à un système existant.

Attention Heat Line n'est compatible qu'avec des dispositifs de chauffage produisant exclusivement de l'eau chaude pour alimenter son circuit primaire.

Pour quelles piscines le Zodiac Heat Line Plus est-il adapté ?

L'échangeur de chaleur Zodiac Heat Line convient à une large variété de bassins à condition qu'ils soient équipés d'un groupe de filtration avec un circuit hydraulique en refoulement sur lequel prendra place l'appareil.
L'échangeur s'installe sur le circuit de refoulement après le filtre et avant tout dispositif de traitement automatique de l'eau (régulation pH, électrolyseur...).
Il est très important que le groupe de filtration équipé avec Heat Line soit le plus proche possible de votre chauffage domestique pour réduire les pertes de chaleur qui amoindriraient les performances de l'appareil.

Attention, si votre chauffage domestique se fait par panneaux solaires, il faut alimenter Heat Line depuis un ballon solaire tampon situé entre les panneaux et l'échangeur.

Si ces prérequis sont respectés, Zodiac Heat Line convient alors aux piscines :
- enterrées ou hors-sol.
- traitées au chlore, au sel ou tous autres dispositifs de désinfection compatibles avec la baignade.
- petits bassins jusqu’aux piscines familiales de grande taille.
- parfait pour les résidences principales ou secondaires.

En fonction du volume de votre piscine, il est important de choisir la puissance de l’échangeur adaptée (modèles disponibles avec différents niveaux de puissance).
La puissance de chauffage est directement liée à la température d'eau produite par votre dispositif de chauffage.
De façon empirique, il est généralement admis qu'il faut environ 3 kW de puissance de chauffage pour chauffer 10m3 d'eau (sous condition d'utiliser IMPÉRATIVEMENT un couverture thermique).
Le tableau ci-dessous vous permet de déterminer quel modèle vous correspond :

MODÈLE	HEAT LINE 20	HEAT LINE 40	HEAT LINE70
PUISSANCE DE CHAUFFAGE AVEC CIRCUIT PRIMAIRE À 90°C	20 kW	40 kW	70 kW
PUISSANCE DE CHAUFFAGE AVEC CIRCUIT PRIMAIRE À 60°C	8,5 kW	17 kW	30 kW
PUISSANCE DE CHAUFFAGE AVEC CIRCUIT PRIMAIRE À 45°C	4 kW	8 kW	14 kW

Si vous avez un doute, l’équipe de Pisceen.com vous accompagne pour déterminer le produit correspondant à vos besoins.

Les différentes versions de l'échangeur Zodiac Heat Line Plus

Pour s'adapter à la majorité des dispositifs de chauffages domestiques, Heat line se décline en trois versions qui différent par la gestion du circuit primaire.
Le circuit secondaire (eau de la piscine) est toujours raccordé via des raccords unions (diamètres 63mm ou 50 mm) fournis.

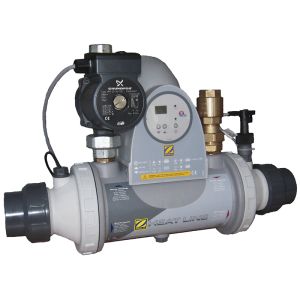

Heat Line Plus avec circulateur

C'est ici la version la plus complète avec une régulation digitale permettant de programmer la température de l'eau de la piscine que vous souhaitez.
L'appareil dispose de :
- un coffret électrique précâblé avec prise de courant 230V.
- son propre circulateur basse tension (à raccorder sur le circuit primaire).
- un clapet anti-retour (à raccorder sur le circuit primaire).
- un contrôleur de débit.

Heat Line Plus sans circulateur

Mêmes équipements que la version précédente mais sans circulateur.
L'appareil dispose de la connectique pour piloter un circulateur déjà existant sur votre dispositif de chauffage destiner à alimenter un second circuit de chauffage destiné ici à votre piscine.

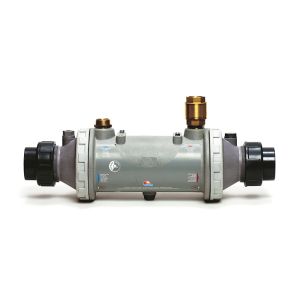

Heat Line nu

L'appareil ne dispose d'aucun équipement de la version "Plus", il vous appartient de raccorder correctement le circuit primaire.

Pourquoi choisir l’échangeur de chaleur Zodiac Heat Line Plus ?

L’un des grands atouts de ce modèle est sa modularité.

Heat Line s’adapte facilement à votre installation grâce à plusieurs éléments bien pensés :
- Interface réversible : entrée et sortie d’eau positionnables à gauche ou à droite.
- Échangeur pivotant : possibilité d’inverser les raccordements selon votre configuration.
- Coffret électrique précâblé avec prise 230 V pour une mise en service rapide*.
- Régulation digitale intuitive, accessible et pratique*.
- Produit facile à poser, que vous soyez professionnel ou particulier avec des bases en plomberie.
* Pour les modèles "Plus".

Pour le chauffage de votre piscine vous êtes assuré d'une montée en température rapide de l’eau de votre bassin.
Vous pouvez utiliser Heat Line en relève d'une pompe à chaleur piscine pour le chauffage de l'eau d'une piscine intérieure avec utilisation 4 saisons.

L'échangeur Heat Line est recommandé pour sa qualité de fabrication, sa facilité d’intégration dans les locaux techniques (existants ou à construire) et sa polyvalence.
Il constitue une valeur sûre pour tous ceux qui cherchent à prolonger la saison de baignade ou à profiter d’une température d’eau constante et agréable.
Il permet un chauffage sans bruit et sans groupe extérieur.

Notre avis

Chez Pisceen.com, on apprécie la robustesse, la simplicité d’installation et les performances thermiques du Zodiac Heat Line.
C’est une solution très bien pensée pour les piscines résidentielles.
Grâce à ses composants de qualité, il offre une durée de vie optimale et une sécurité maximale, même avec de l’eau salée.

Besoin d’aide ou d’un conseil personnalisé ?

Notre équipe est disponible pour vous guider.
Contactez-nous pour déterminer le modèle le plus adapté à votre bassin.

Livraison & Garantie

Livraison rapide partout en France (autres pays, contactez-nous).
Assistance téléphonique à l’installation.
Garantie Zodiac 2 ans.

CARACTÉRISTIQUES

CARACTÉRISTIQUES TECHNIQUES

MODÈLE	HEAT LINE 20	HEAT LINE 40	HEAT LINE 70
Pression maxi circuit piscine	2 bars	2 bars	2 bars
Température maxi admissible	90°C	90°C	90°C
Diamètre connexions Primaire chauffage	26 /34F - 26/34M	26 /34F - 26/34M	26 /34F - 26/34M
Diamètre connexions Secondaire piscine	PVC 63mm ou 50mm	PVC 63mm ou 50mm	PVC 63mm ou 50mm
Circulation Primaire chauffage m3/h	0,9	1,7	3
Circulation secondaire piscine m3/h	10	15	20
Perte de charge Primaire chauffage MMCE	150	200	300
Perte de charge Secondaire piscine MMCE	500	800	1000
