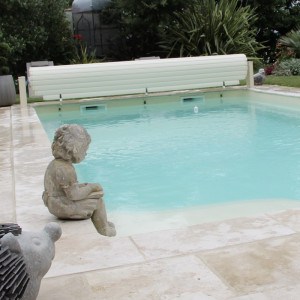

Volet hors-sol automatique pour piscine Pool Classic APF

DESCRIPTION

Comment sécuriser et mieux profiter de ma piscine en même temps ?

De très nombreux propriétaires de piscines se posent cette question, voici notre réponse :

Le volet hors-sol automatique Pool Classic APF a trois fonctions principales :

• sécurisation du bassin, car conforme à la norme NF P 90-308 (si respect des consignes de mise en œuvre du fabricant).

  Lorsqu'il est fermé Pool Classic peut supporter le poids d'un adulte de 110 kilos, de ce fait, même si votre enfant ou votre animal tombe accidentellement, la présence du volet empêchera la noyade (votre vigilance reste cependant impérative).

• il améliore le confort des baignades en maintenant la température de l'eau (il pourra même réchauffer le bassin grâce à ses lames solaires en polycarbonate optionnelles).

• il limite significativement l'évaporation de l'eau ainsi votre consommation est réduite, vous faites des économies et avez une utilisation plus écoresponsable de votre piscine.

Facile, rapide à mettre en place et fabriqué en France nous vous proposons la gamme de volets hors sol Pool Classic APF avec les tarifs les moins chers possibles.
Pool Classic APF peut être livré en kit et être installé par vous-même ou par des partenaires de Pisceen.com.
Notre équipe technico-commerciale est à votre disposition pour vous faire une étude gratuite personnalisée.

Fonctionnement du volet hors sol pour piscine Pool Classic APF

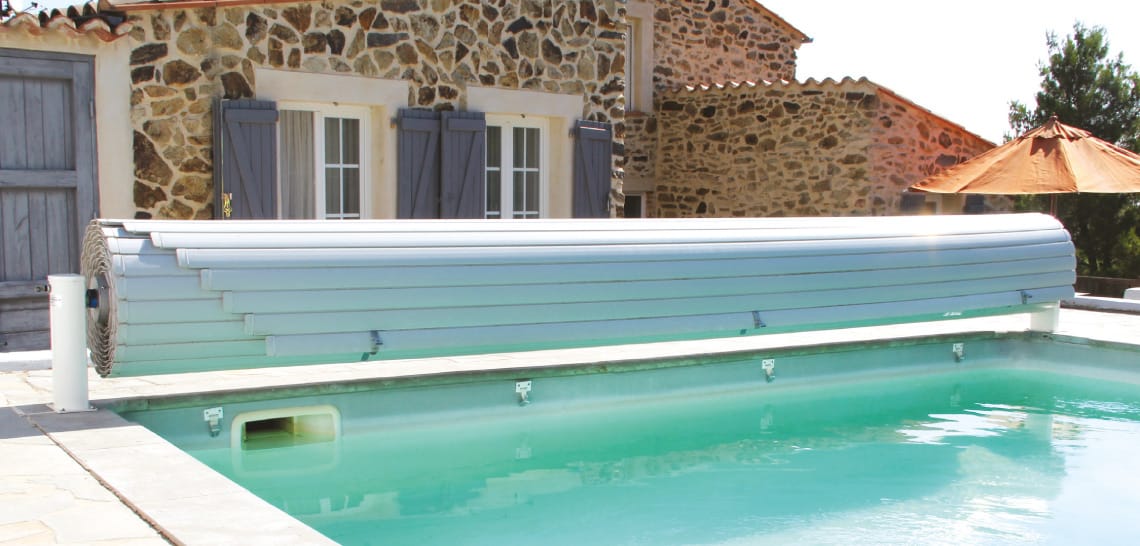

Comme son nom l'indique, ce volet hors sol pour piscine est installé à l'extérieur du bassin.

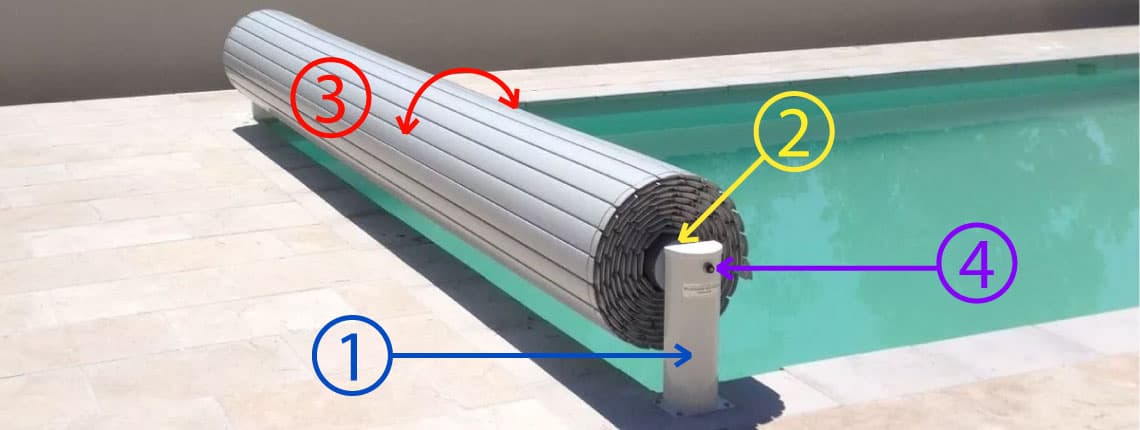

Il est constitué de deux pieds fixés au sol (1) qui supportent l'axe (2) sur lequel le volet constitué de lames flottantes, va s'enrouler ou se dérouler sur le plan d'eau (3).

La manœuvre d'ouverture fermeture s'opère par un contact à clef (4), la norme NF P 90-308 impose le maintien manuel de la clef lors de la fermeture du tablier.
La clef vous permet de sécuriser le fonctionnement de votre volet car, sans elle, il n'est pas possible de l'ouvrir, ainsi c'est vous seul qui décidez qui peut être habilité à découvrir votre piscine.

Fonctionnement du volet piscine hors-sol Pool Classic APF

Une fois fermé, le tablier flotte à la surface de l'eau, un dispositif de verrouillage normalisé par sangle de sécurité est présent afin de répondre à la norme de sécurité NF P 90-308.

Le tablier est composé de lames creuses, alvéolées, bouchonnées étanches (5) et (6) qui "piègent" l'air et permettent ainsi la flottabilité du rideau de piscine.
L'air contenu dans les lames permet une isolation thermique limitant la perte de chaleur et l'évaporation de l'eau.
Ces lames peuvent être en PVC opaque ou en polycarbonate solaire.

Vue en coupe de lames de volet de sécurité pour piscine.

Lames PVC ou Polycarbonate pour volet piscine APF.

Le volet hors sol Pool Classic APF est-il compatible avec ma piscine ?

Le volet roulant Pool Classic APF est principalement compatible avec les piscines de formes rectangulaires et avec escalier en bout de bassin si vous en avez un.
Les dimensions maximales possibles du bassin sont longueur 15m et largeur 7m.

Vous pouvez ci-dessous, voir les formes compatibles avec le volet roulant.

Piscine rectangulaire.

Piscine avec 1 coté en forme de demi-lune.

Piscine en forme de trapèze.

Piscine rectangulaire avec pans coupés.

Piscine rectangulaire avec escalier centré sur la largeur.

Piscine rectangulaire avec escalier excentré sur la droite.

Piscine rectangulaire avec escalier excentré sur la gauche.

Piscine rectangulaire avec escalier excentré sur longueur gauche.

Piscine rectangulaire avec escalier excentré sur longueur droite.

Piscine rectangulaire avec escalier roman centré sur la largeur.

Piscine rectangulaire avec escalier roman excentré sur la droite.

Piscine rectangulaire avec escalier roman excentré sur la gauche.

Comment installer le volet hors sol Pool Classic APF ?

Le volet roulant hors sol Pool Classic APF est livré sous forme de kit conditionné dans plusieurs emballages permettant leur transport manuel par 2 personnes si votre piscine n'est pas facilement accessible.

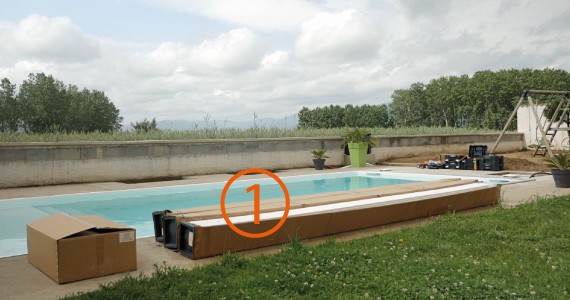

(1) cartons contenant l'axe du volet, les lames du tablier préassemblées 3 par 3.

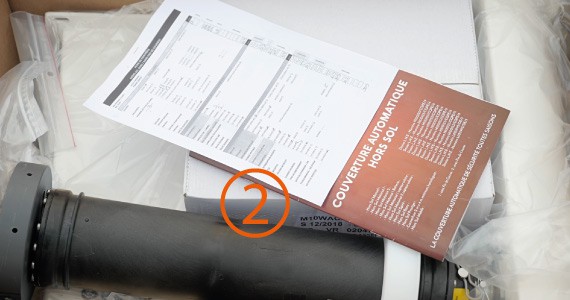

(2) carton contenant les pieds, le moteur, le coffret et les accessoires.

Conditionnement du kit volet hors sol Pool Classic

Contenu de l'emballage volet hors-sol Pool Classic

Son installation se fait en six étapes :

1 - Découpe des margelles

Cette étape est à prévoir si votre piscine est déjà construite avec des margelles mises en place qui débordent à l'intérieur du bassin.
Dans ce cas, il faudra les découper (sur 20 cm environ) à la verticale des pieds pour permettre au tablier de se déployer à la surface du plan d'eau.
Cette opération n'est pas nécessaire si vos margelles ne débordent pas à l'intérieur du bassin.

Si elles ne sont pas encore posées (piscine en construction), prévoyez leur découpe avant de les mettre en place afin de vous faciliter cette opération.

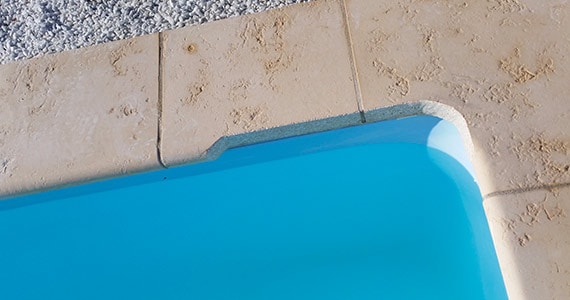

Découpe margelle pour passage de lames de volet piscine.

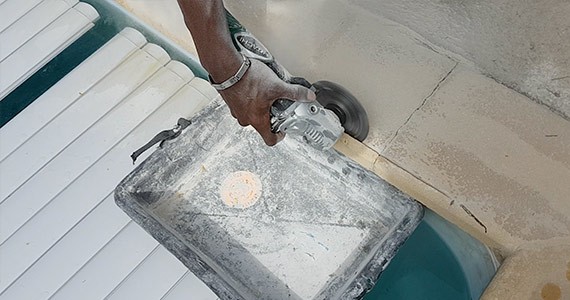

Découpe de margelles avec disqueuse pour volet piscine hors-sol.

2 - Alimentation électrique

Nos volets automatiques Pool Classic sont équipés d'une motorisation électrique basse tension alimentée par un coffret électrique spécifique (fourni) ou par capteur solaire.
Dans le cas de l'alimentation par coffret, il est nécessaire de prévoir un câble électrique entre celui-ci (généralement installé dans le local technique de la piscine mais pas nécessairement) et le pied du volet sur lequel est raccordé le moteur.
Ce câble est mis en place dans une gaine spécifique et sa section dépend de la distance coffret/moteur du volet.
Attention, il est important d'envisager ce passage de câble dans vos travaux préparatoires.
Le coffret électrique qui alimente le volet doit être lui-même alimenté au réseau de votre domicile en conformité avec la norme électrique C 15-100 (présence impérative d'un différentiel 30mA).

Si la mise en place de ce câble n'est pas possible, il faut opter pour la version solaire de Pool Classic, dans ce cas de figure un capteur solaire recharge une batterie qui permet le fonctionnement de la motorisation.

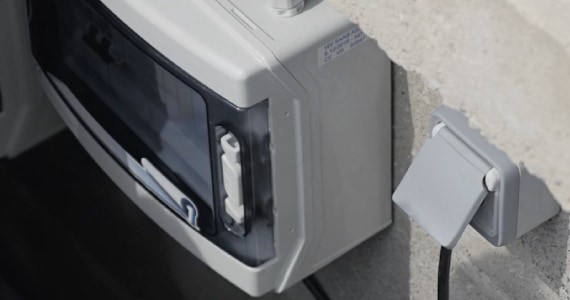

Coffret électrique du volet hors sol Pool Classic installé dans un local technique

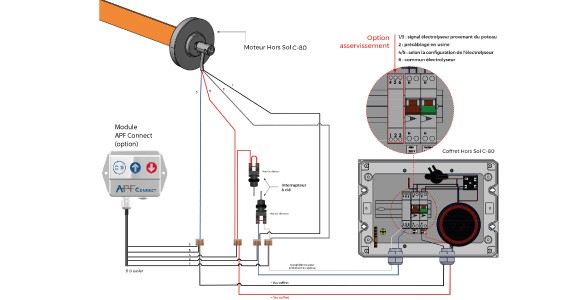

Schèma de câblage du volet hors sol Pool Classic

3 - Fixation de l'ensemble axe motorisé et pieds du volet

Cette opération consiste à fixer, dans un premier temps, l'axe (avec son moteur) entre les deux pieds.
Ceci doit être fait par 2 personnes pour simplifier la mise en place.
L'accrochage de l'axe est très simple car il se fait à l'aide de goupilles.

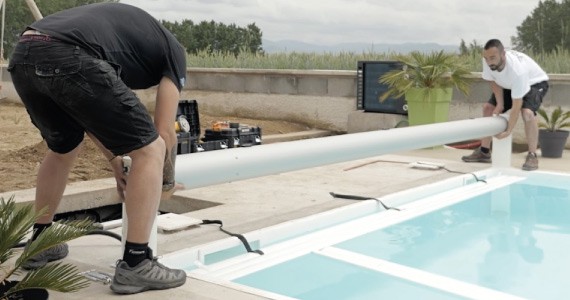

Mise en place des pieds et l'axe du volet hors sol Pool Classic

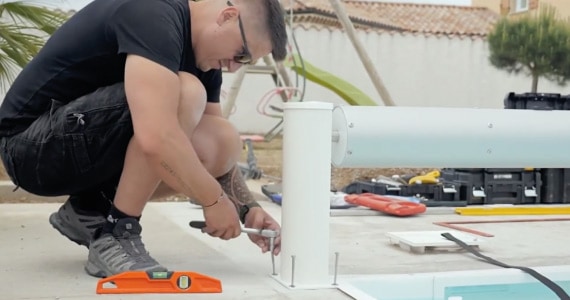

Fixation des pieds du volet Pool Classic

Dans un second temps, il faut procéder à la fixation des pieds.
Pour vous faciliter cette opération votre volet automatique hors sol Pool Classic vous est livré avec un gabarit de perçage.
Cette étape consiste à percer quatre trous pour chacun des pieds.
Ces trous peuvent être percés sur la margelle ou sur la plage périphérique de la piscine, il est impératif que vos margelles soient scellées sur un chainage en béton et (ou) que vos plages périphériques soient elles aussi en béton armé.

La fixation des pieds se fait ensuite par chevilles et tires fonds boulonnés.
Si vos margelles sont galbées, un "surfaçage" peut être utile à chaque emplacement des pieds pour qu'ils soient parfaitement de niveau.
La mise à niveau verticale des pieds s'ajuste à l'aide de rondelles spécifiques fournies.
Les trous de percement des pieds sont ovalisés pour pouvoir ajuster le plus précisément possible leur mise en place.

4 - Mise en place de tablier

Afin d'assurer la bonne mise en place du tablier, il est indispensable de respecter toutes les consignes.
Les lames sont livrées préassemblées par groupe de 3.
Il faut les poser à la surface de l'eau puis procéder par "encliquetage" pour les assembler entre-elles.
Une fois assemblé, le tablier peut être relié à l'axe grâce à des sangles spécifiques.

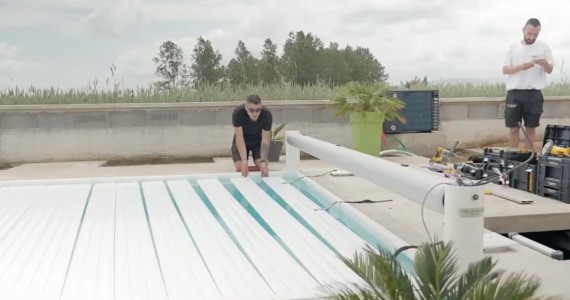

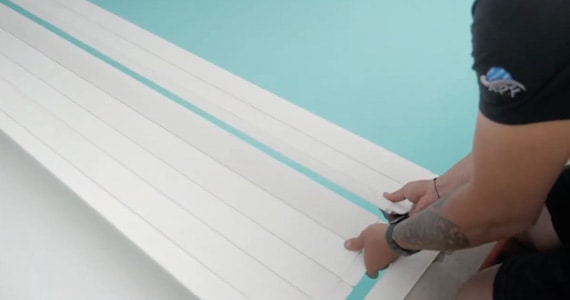

Assemblage des lames du volet Pool Classic APF

Encliquetage des lames de volet piscine APF

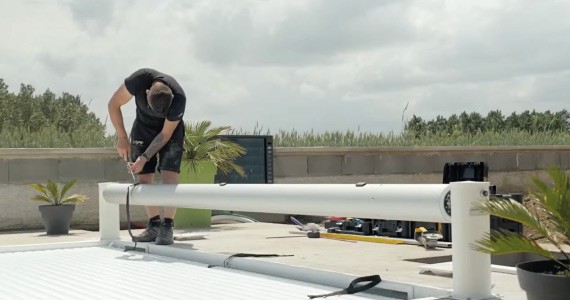

Fixation des sangles de liaison des lames sur l'axe du volet

Vissage des sangles de liaison des lames de volet piscine Pool Classic

5 - Fixation des brides de sécurité normalisées

En fonction de la technique de construction de votre piscine, les brides de sécurité peuvent être fixées sur paroi, sur la plage piscine ou sous les margelles.
Leur fixation se fait par perçage, chevillage et boulonnage.

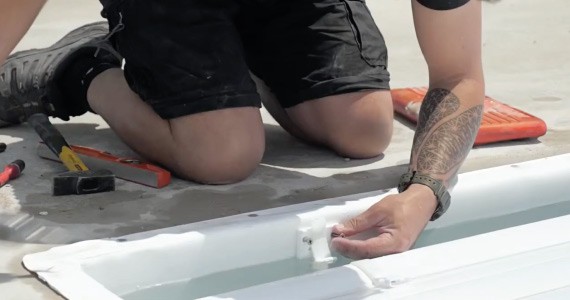

Fixation des attaches de sécurité volet hors sol piscine Classic Pool APF

Clipsage des sangles de sécurité volet hors sol piscine Pool Classic APF

6 - Réglages

Cette dernière opération consiste à vérifier le bon fonctionnement de votre volet automatique et notamment le bon déploiement du tablier à la surface de l'eau.
Du bon accrochage des attaches de sécurité...
Concernant le fonctionnement de la motorisation, la gamme Pool Classic propose différentes gestions de fonctionnement en fonction de votre configuration et de votre budget.
Dans tous les cas de figure, la norme impose un maintien manuel du contact de fermeture lors de cette opération.

Le volet Pool Classic APF peut, en option, être équipé d'un système de commande à distance, gérable par application smartphone gratuite.
L'asservissement de l'électrolyseur au sel est également une option disponible.

CARACTÉRISTIQUES

Axe en aluminium :

L'axe du volet est réalisé en aluminium anodisé.
Ce choix de matériau présente de nombreux avantages :

- Un poids léger.

- Résistance à la corrosion grâce à l'anodisation de l'axe.

- Résistance mécanique, l'alliage utilisé offre une résistance 2 fois supérieure à celle de l'acier.

- Recyclabilité, l’aluminium est recyclable à 100% sans dégradation de ses propriétés.
Son recyclage ne nécessite que peu d’énergie : 5% seulement de l’énergie utilisée pour la production de métal primaire.

Moteurs tubulaires :

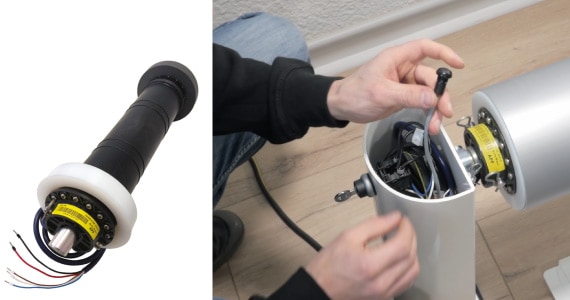

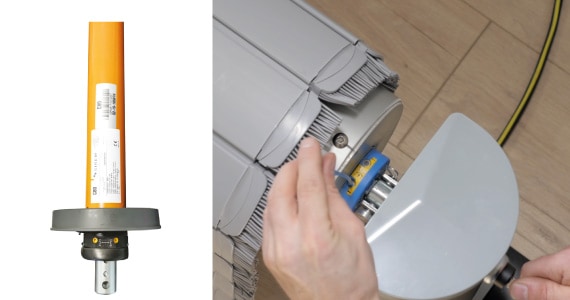

Moteurs tubulaires Covéo, Covéo 12v ou C 80.
Pré-cablés en usine pour faciliter votre installation sur site.

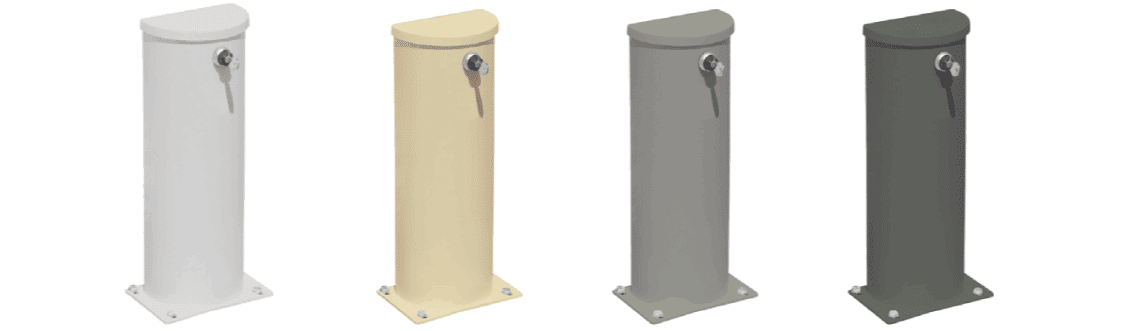

Pieds :

En aluminium laqué avec capot ABS coloris standard blanc.
Coloris possibles en option, sable, gris clair, gris anthracite ou noir.

Lames :

Lames étanches et articulées.

Lames en PVC opaques : 5 coloris disponibles : Blanc, Sable, Gris clair, Gris Moyen, Bleu

Lames en polycarbonate solaires (option) : 3 coloris disponibles : Gris clair, Gris foncé, Noir

Finition des lames :

La finition standard des lames est faite par des ailettes amovibles de 20mm assorties au coloris du tablier.
Des ailettes de 10mm et 30mm sont également possibles.

En option, des ailettes brosses sont possibles pour réduire l'intrusion des débris dans le bassin et limiter ainsi le nettoyage.

Deux niveaux de finition sont possibles pour les découpes d'arrondis d'angles du bassin et (ou) pour les escaliers.
Découpe en équerre avec finition ailettes standards.
Découpe en forme, dans ce cas de figure des ailettes spécifiques sont découpées selon le profil de la forme souhaitée.

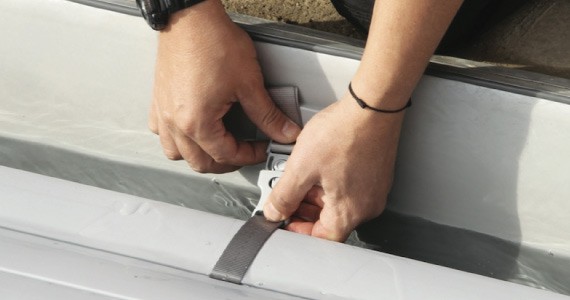

Dispositifs manuels de sécurité :

- pontets de fixation sur paroi (livrés par défaut).
À fixer sur la paroi de la piscine au-dessus du niveau d'eau et en-dessous des margelles.
Disponibles en 7 coloris : Bleu clair, Bleu foncé, Sable, Blanc, Gris clair, Gris foncé, Noir
Dimensions : 65mm x 43mm x 7mm.

- Pontets de fixation sur arase (en option).
À fixer sur l'arase du bassin. Pour les piscines déjà construites il est à prévoir le descellement des margelles pour pouvoir mettre en place ces attaches.
Disponibles en 4 coloris : Bleu, Sable, Blanc, Gris clair, Gris foncé
Dimensions : épaisseur 7mm
- côté fixation sur l'arase 103mm x 70mm.
- côté attache, intérieur du bassin sous margelles 85mm x70mm.

VIDEO

Découvrez en vidéo comment installer soi-même le Volet hors-sol automatique pour piscine Pool Classic de chez APF.

OPTIONS

Contacteur électrolyse au sel.

Si votre piscine est équipée d'un électrolyseur au sel pour son traitement désinfectant, il est impératif de réduire la production de celui-ci lorsque le volet est fermé.
En effet, l'électrolyse du sel produit un gaz désinfectant qui reste piégé sous le volet.
L'accumulation de ce gaz sous les lames du tablier peut gravement les endommager, c'est pourquoi si votre électrolyseur est équipé d'un "contact volet" il faut choisir cette option.
Si votre électrolyseur n'est pas pourvu d'un "contact volet" il est souhaitable de mettre en place dans votre local technique un régulateur pour électrolyseur, qui réduit automatiquement la production de l'électrolyse lorsque le volet est fermé.

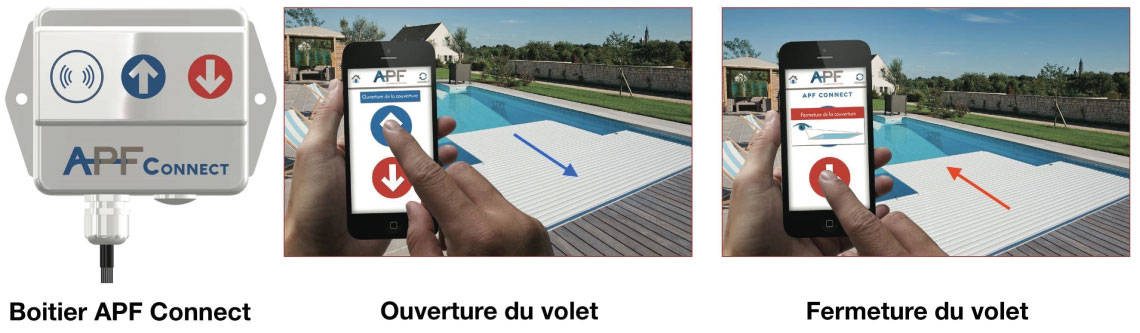

Ouverture/fermeture du volet depuis votre Smartphone avec l'appli APF Connect.

Cette option vous permet d'ouvrir et fermer votre volet directement depuis l'écran de votre Smartphone.
Un boîtier spécifique doit être connecté directement sur les contacts électriques du pied côté moteur.
La communication se fait par Bluetooth pour une distance maximale de 10m (sauf si obstacles).
Puis, il faut télécharger sur votre Smartphone l'application APF Connect Cover Control, compatible iOS et Androïd.
L'ouverture du volet peut être faite par une simple impulsion ou par contact maintenu.
La fermeture se fait exclusivement en contact maintenu.
Pour sécuriser le fonctionnement, un code de sécurité est nécessaire à chaque lancement de l'application.

Attention, cette option n'est possible qu'avec les motorisations fin de course.

GARANTIES

Garanties communes :
Lames 3 ans.
Coffret électrique 3 ans.
Garanties moteurs :
C 80, 3 ans
Tous Covéo, 5 ans

Attention les garanties ne s'appliquent que dans le strict respect des conditions d'installation et d'utilisation imposées par le fabricant.
La lecture des manuels de pose et d'utilisation est impérative.
