Groupe de filtration piscine à sable pré-monté PalBox Sand Box

DESCRIPTION

Vous êtes à la recherche d'un groupe de filtration pré-monté pour votre piscine ?
Vous construisez votre piscine ou rénovez une piscine ancienne ?
Vous ne souhaitez pas faire vous-même le montage du local technique ?

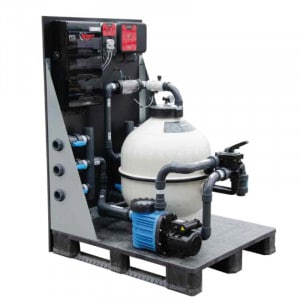

Chez Pisceen.com, nous avons trouvé la solution qu'il vous faut : Le groupe de filtration pré-monté sur palette le PalBox Sand Box.

Cette solution regroupe sur une palette compacte un ensemble de filtration complet pour les piscines jusqu'à 60 m3 maximum.
Ce groupe de filtration est composé de matériel fiable et robuste de marques reconnues d'une pompe 14 m3/h, d'un filtre à sable, d'un traitement d'eau complet (régulateur automatique de pH, électrolyseur au sel), d'un coffret électrique et de l'ensemble de la plomberie.
Toute cette plomberie du groupe de filtration PalBox Sand Box a été montée et testée en atelier.
Tous les raccords électriques des différents appareils sont faits et testés.

C'est pour vous l'assurance de disposer d'une filtration hautement fiable avec un temps d'installation réduit au minimum.

Comment installer le groupe de filtration pour piscine PalBox Sand Box ?

Quelle que soit la technique de construction de votre piscine (coque, maçonnerie, blocs polystyrène, panneaux préfabriqués...) ce groupe de filtration est prévu pour une piscine équipée de skimmer(s), de bonde(s) de fond, d'une prise balai et de refoulement(s).

Votre seul travail consistera à relier le circuit hydraulique de votre piscine directement à la palette Sand Box sur ses vannes d'aspiration et refoulement :
- En aspiration vous pouvez raccorder le ou les skimmers, une bonde de fond, une prise balai.
- En refoulement, les buses de refoulement.
- En vidange/égouts du filtre à sable, les eaux usées pour le nettoyage du filtre ou la vidange de votre piscine.

L'ensemble de la filtration est fixé sur une palette compacte en PVC imputrescible de 1,20m x 1m avec une paroi de 1,54m de hauteur x 1m.
Cette palette peut être installée jusqu'à 1m au-dessus du niveau d'eau de votre piscine ou dans un local technique enterré.
Attention, si vous souhaitez l'installer dans un local technique bâti, il faut veiller à ce que la largeur des portes permette le passage de la palette.
Le groupe de filtration PalBox Sand Box n'est pas prévu pour être installé en plein air, il faut le protéger de la pluie, des projections d'eau et de la lumière directe du soleil.

Idéalement la palette doit reposer sur une dalle maçonnée plane et stable.
Une fois mise en place vous pouvez procéder au collage de vos tuyaux sur les vannes du groupe de filtration, il y à 3 vannes d'aspiration, 1 vanne de refoulement, 1 vanne d'évacuation des eaux usées et 2 vannes en attente en by-pass pour le raccordement éventuel d'un chauffage de l'eau type pompe à chaleur pour piscine.
Vous n'avez qu'à faire seulement 5 collages au minimum et 7 au maximum !
Le raccordement hydraulique étant fait, il faut raccorder électriquement le coffret électrique du groupe de filtration.
Cette opération consiste à relier un câble depuis votre installation électrique principale jusqu'au coffret de la PalBox Sand Box.
Attention à la section du câble en fonction de l'éloignement du groupe de filtration, dans tous les cas de figure le raccordement électrique doit être conforme à la norme C 15-100. Demandez conseils et validation par votre électricien.

En raison de la présence de l'électrolyseur au sel pour la désinfection de l'eau, il est impératif de raccorder l'eau de la piscine sur une terre indépendante avec un Pool Terre.

Raccordé hydrauliquement et électriquement votre groupe de filtration Sand Box est presque prêt à fonctionner, il faut encore remplir la cuve du filtre à sable avec du sable ou un autre média filtrant compatible puis raccorder un bidon de correcteur de pH (pH plus ou ph moins en fonction de votre eau) à sa régulation automatique.
Au remplissage de votre piscine vous devrez saler l'eau (5g sel/litre) pour que l'électrolyseur puisse fonctionner.
Le remplissage terminé, PalBox Sand Box peut être mis en marche pour une filtration et un traitement optimum de votre eau de baignade.

Comment fonctionne le groupe de filtration pour piscine PalBox Sand Box ?

L'ergonomie de PalBox Sand Box a été particulièrement étudiée pour vous simplifier les opérations d'entretien et de maintenance.
Les vannes et tous les appareils sont facilement accessibles.

L'objectif de ce groupe de filtration est de filtrer et traiter simultanément l'eau de votre piscine afin qu'elle soit le plus agréable et saine pour vos baignades.

La pompe auto-amorçante aspire l'eau de votre piscine grâce aux trois circuits hydrauliques (skimmers, bonde de fond, prise balai), son préfiltre équipé d'un panier filtrant va retenir les grosses impuretés.
L'eau est ensuite refoulée dans le filtre qui va la débarrasser du maximum d'impuretés et débris en suspension.
L'eau filtrée repart sur le circuit de refoulement où le pH est mesuré et corrigé par la régulation automatique de pH si besoin.
L'eau de la piscine étant salée elle traverse ensuite la cellule électrolytique pour y être désinfectée par réaction électrochimique (le sel est transformé en Hypochlorite de Sodium - NaClO - puissant désinfectant).
Équilibrée et désinfectée l'eau repart dans la piscine via les refoulements.
Les cycles de fonctionnement de la pompe sont paramétrés via le coffret électrique où une horloge de programmation vous permet de programmer la durée de ces cycles.

Le by-pass pré-installé sur le groupe de filtration PalBox Sand Box vous permet de raccorder un chauffage pour l'eau de votre piscine, ce peut être  un réchauffeur électrique, une pompe à chaleur ou un chauffage solaire (attention à l'éloignement des capteurs solaires par rapport à PalBox Sand Box).

Le coffret électrique est pourvu d'un transformateur 100VA avec un interrupteur pour faire fonctionner un éclairage dans votre piscine si vous le souhaitez.

Entretien du groupe de filtration pour piscine PalBox Sand Box.

Non seulement le groupe de filtration PalBox Sand Box est fiable, simple et rapide à mettre en place mais en plus le choix de son équipement vous permettra de réduire au maximum son entretien.

Cet entretien consiste à :
- surveiller visuellement l'encrassement du préfiltre de la pompe et de le vider si besoin.
- vérifier la saturation du filtre grâce au manomètre (une élévation de la pression de +0,7 bar ou +10 PSI par rapport au filtre propre indique l'encrassement du filtre), si nécessaire il faudra procéder à son nettoyage grâce à sa vanne multivoies.
L'opération de lavage/rinçage du filtre utilise l'eau de la piscine et la rejette sale dans le circuit eaux usées/égouts.
- vérifier la réserve de correcteur de pH et remplacer le bidon vide par un bidon plein en cas de besoin.
- une fois par an étalonner la sonde de la régulation automatique du pH.
- contrôler le taux de sel de l'eau de la piscine et en rajouter si nécessaire.
Et c'est tout !

CARACTÉRISTIQUES TECHNIQUES

ASSEMBLAGE DU GROUPE DE FILTRATION PALBOX SAND BOX.

Le montage de tous les éléments constitutifs du groupe de filtration est fait en France en Isère dans un atelier dédié.

Atelier de fabrication PalBox

Test de vérification sous pression du circuit hydraulique.

Chaque PalBox est assemblée à la main, avec de nombreux contrôles qualité effectués lors des différentes étapes d'assemblage.
Un test final de mise sous pression du circuit hydraulique est réalisé avant l'expédition, afin de s'assurer de la parfaite étanchéité du groupe de filtration.

POMPE BADU SPECK MAKO.

La PalBox Sand Box est équipée d'une pompe MAKO 14 m3/h fabriquée en Allemagne, par BADU SPECK.

Cette pompe est auto amorçante, elle peut donc être installée au-dessus du plan d'eau de la piscine (maximum 1m).
Elle est équipée d'un préfiltre de grande capacité pour réduire les fréquences de nettoyage.
Le couvercle transparent du préfiltre permet un contrôle visuel de l'état d'encrassement du panier filtrant.
Les connexions hydrauliques d'entrée/sortie sont équipées de bagues de renfort en inox.
L'ensemble des composants au contact de l'eau sont compatible avec l'eau salée pour électrolyse.
Pour faciliter son hivernage la pompe Badu Speck Mako est pourvu d'un bouchon de vidange.

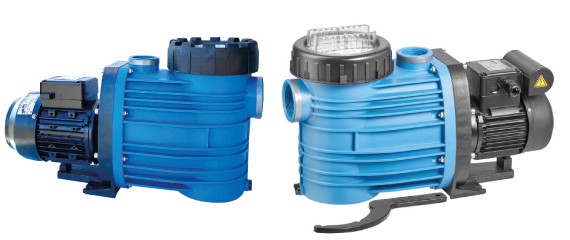

Pompe filtration Badu Speck MAKO

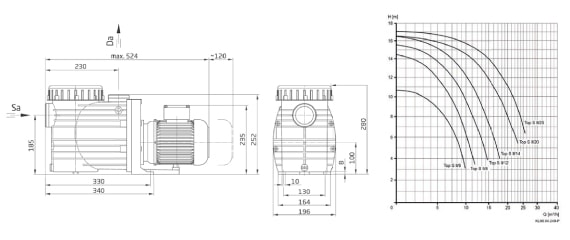

Détails et courbes de rendement pompe filtration MAKO

FILTRE A SABLE ASTRALPOOL CANTABRIC 600 AVEC VANNE LATÉRALE.

Le filtre à sable Cantatric n'est plus a présenter car il est devenu une référence en termes de fiabilité/performances.
Le groupe de filtration PalBox Sand Box est équipé de la version Cantabric Side 600.
Son débit admissible est 14 m3/h.
Sa cuve soudée par ultrasons est en résine thermoplastique ultra résistante de 60 cm de diamètre.
La vanne latérale "side" permet les opérations de :
- filtration.
- lavage du filtre.
- rinçage du filtre.
- circulation de l'eau sans filtrage.
- vidange piscine.
- fermeture (pour maintenance du groupe de filtration).
Le couvercle transparent permet de vérifier la qualité de l'eau pour les opérations de lavage/rinçage.
Un manomètre est présent sur le couvercle ainsi qu'en purge d'air manuelle.
Les crépines de fond sont également pourvues d'ne purge d'air automatique.
Un double bouchon à la base du filtre permet la purge d'eau pour l'hivernage et la vidange du média filtrant lorsque nécessaire.

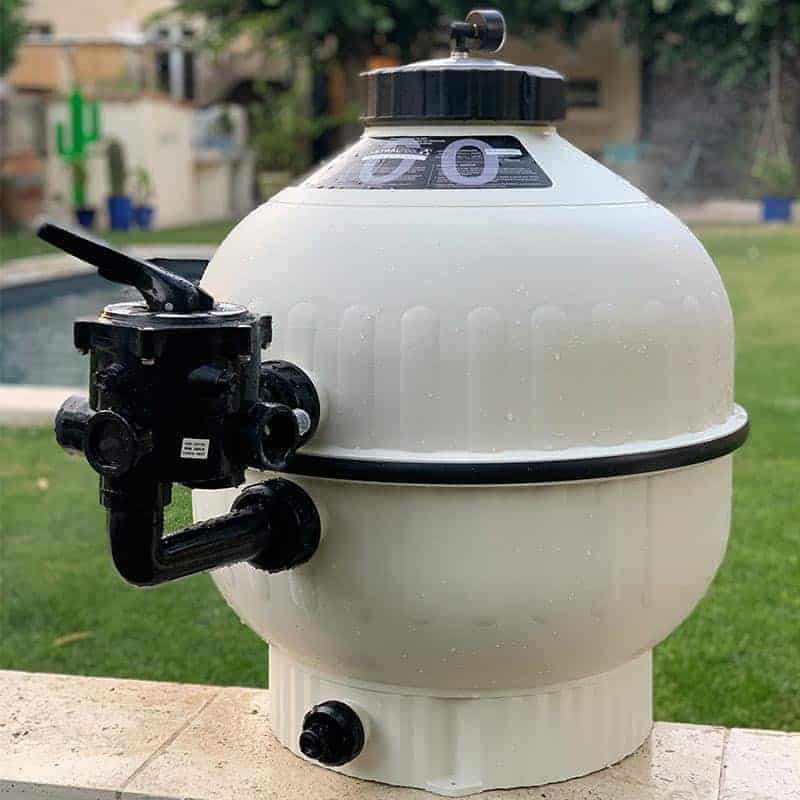

Filtre à sable AstralPool Cantabric avec vanne latérale

Filtre à sable AstralPool Cantabric 600

COFFRET ÉLECTRIQUE FULL OPTIONS.

Coffret électrique Palbox Full options.

RÉGULATION AUTOMATIQUE PH PILOT

Pompe doseuse régulatrice de pH pilot.

TRAITEMENT PAR ÉLECTROLYSE AU SEL CHLORISEL SILVER 60.

L'électrolyse au sel pour piscine permet la désinfection de votre eau de piscine sans produits chimiques.
Le principe de fonctionnement est simple, l'eau doit être salée (5g de sel par litre d'eau pour PalBox Sand Box) avec un sel spécial piscine.
Après avoir été filtrée, l'eau salée traverse une cellule électrolytique qui par réaction électrochimique produit de l'hypochlorite de sodium.
L'hypochlotite de sodium est un puissant désinfectant qui va purifier votre eau et au contact des UV solaires il se recombiner en sel et ainsi de suite.

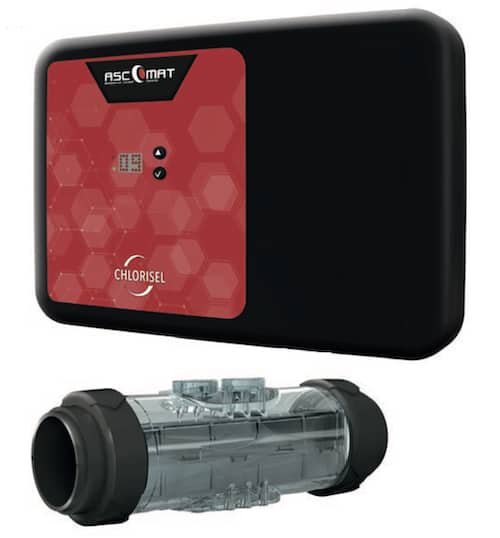

Coffret et cellule électrolyse au sel Chlorisel Silver 60

NOTICES

GARANTIES

- La pompe de filtration Mako est garantie 2 ans.

- Le filtre à sable Astralpool Cantabric est garanti 10 ans sur la cuve et 2 ans sur les équipements.

- La pompe doseuse régulatrice de pH Pilot est garantie 2 ans (hors sonde et tube péristaltique).

- Le coffret électrique Full Options est garanti 2 ans.

- L'électrolyseur Chlorisel Silver 60 est garanti 2 ans.
